AutoGrid® Zubehör
Zubehör für die Formänderungsanalyse
AutoGrid® Zubehör
Für die experimentelle Formänderungsanalyse mit dem AutoGrid® System ist die Markierung des zu analysierenden Bauteils mit einem Quadratlinienmessraster unumgänglich. Das dabei eingesetzte Markierungsverfahren soll folgende Anforderungen erfüllen:
- Exakte Übereinstimmung der Änderung des Markierungsmusters mit der tatsächlichen Materialumformung
- Gute Erkennbarkeit und hoher Kontrast auch nach intensivem Werkzeugkontakt
- Möglichst keine Beeinflussung des Umformverhaltens
- Hohe Genauigkeit des Messrasters
Um diesen Ansprüchen gerecht zu werden, bieten wir das auf die Anwendung mit dem AutoGrid® System optimierte Zubehör zum elektrochemischen Berastern an. Die von uns angebotenen Messrastervorlagen werden in speziellen Aluminiumspannrahmen geliefert. Das ist eine Voraussetzung für die hochgenaue Erzeugung der Messraster auf dem Umformmaterial (Toleranz < 0.01 mm). Die Messraster sind optimal an die Punkterkennung des AutoGrid® Systems angepasst.
Das Standardlieferprogramm umfasst Raster mit Linienabständen von 1.0, 1.5, 2.0 und 2.5 mm, um den unterschiedlichen Anforderungen an die lokale Auflösung der Formänderungsanalyse gerecht zu werden. Andere Linienabstände sind auf Anfrage lieferbar.
Diese Messrastervorlagen können neben dem empfohlenen elektrochemischen Markieren auch als Siebdruckvorlagen benutzt werden.

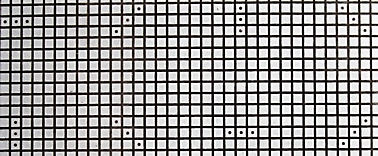

3-Punkt Kodierung
Die Messrastervorlagen enthalten zusätzliche Orientierungspunkte in wechselnder Anordnung. Diese 3-Punkt Kodierung erleichtert die Identifikation der jeweiligen Rastermaschen im 3D Bildverband und hilft so, die Auswertezeit zu verkürzen und Einzelverbände schneller zu einer Gesamtansicht zu verknüpfen.

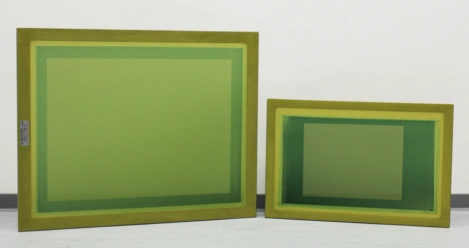

DigiGrid XL
Rasterschablonen in XL-Größe ermöglichen das Markieren größerer Flächen in nur einem Arbeitsgang. Im Vergleich zur Standardschablone hat das DigiGrid XL-Raster eine 3-mal größere Rasterfläche. Durch digitale Drucktechnik können die DigiGrid XL Rasterschablonen auf Kundenwunsch flexibel gestaltet werden.

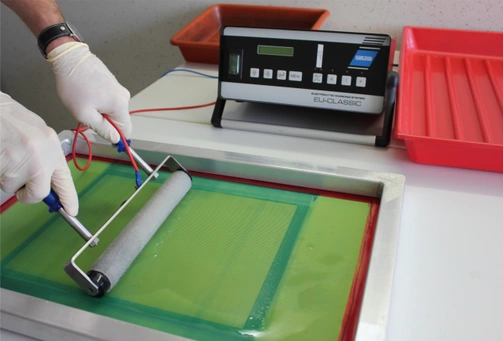

Elektrochemisches Markieren

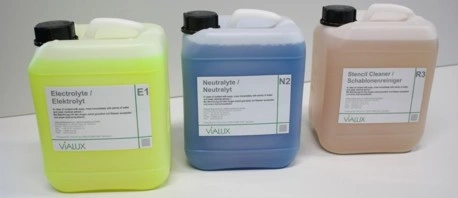

Für das elektrochemische Markieren liefern wir die benötigten Chemikalien. Mit dem Elektrolyt E1 lassen sich die allermeisten Eisen- und Nichteisenmetalle markieren. Neutralyt N2, Schablonenreiniger R3 und die Beschichtung der Rasterschablonen sind auf Elektrolyt E1 abgestimmt.
Auf Anfrage liefern wir auch das zum Aufbringen der Markierungsraster erforderliche elektrische Markierungsgerät.
Technische Spezifikationen:
